帶式給料機的使用雖克服了傳統往復式和振動式給料機的缺點，但在進行物料輸送時，也易造成給料機輸送帶的損傷，進而使得設備使用成本增加。為能夠解決輸送帶損壞率較高的問題，鏈帶給料機得以應運而生，并憑借其堅固耐用、基本免維護等優點得到了日益廣泛的應用。那么，相較于帶式給料機而言，鏈帶給料機究竟具備哪些獨特的結構型式特點及工作原理呢？

鏈帶給料機的結構型式：

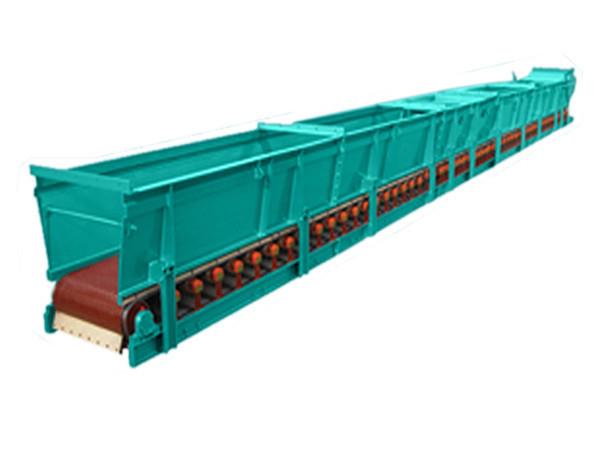

一般來說，鏈帶給料機設有驅動鏈輪組和張緊鏈輪組，由驅動鏈輪組驅動一封閉環形組合鏈實現物料輸送。封閉環形組合鏈由若干鏈塊和分設在組合鏈兩側起傳動作用的兩條鏈條組成。封閉環形組合鏈內側是一層密封環形膠帶，機架中間、密封膠帶下部設置有若干緩沖托輥。給料機采用鏈傳動，系統主要載荷由緩沖托輥的滾輪軸承支承，運行阻力小，所需驅動功率也小，承載能力大。特別是組合鏈內側的膠帶僅起密封作用，而非傳動和輸送物料部件，這樣就避免了帶式給料機可能出現的打滑現象。其組成一般包含以下幾個部分：

1.漏斗：漏斗是連接料倉及給料機料槽的矩形短接，漏斗上部法蘭與料倉口法蘭相匹配，下部法蘭與料體連接，以保障來料有效進入料倉。

2.料槽：整個料槽圍成一個相對封閉的箱體，以保障上部來料能夠有效進入刮板鏈上部，便于物料自開口處由刮板輸送至下一級輸送系統，同時保障不使物料散落。

3.鏈條、刮板輸送裝置：鏈條采用高強度大節距板式輥子鏈，刮板采用優質碳素結構鋼鍛打加工制成，具有高強度高耐磨性；便于實現連續運輸。

4.傳動鏈輪組、改向鏈輪組：傳動鏈輪組裝有兩件四齒專用板式輥子鏈鏈輪，與改向鏈輪組相呼應，當傳動機構帶動傳動鏈輪組轉動時，傳動鏈輪組帶動板式輥子鏈及刮板進行物料輸送，完成輸送料過程。

5.傳動機構：采用MB擺線針輪減速機，具有無級調速功能。傳動平穩、可靠，調速方便，用戶可根據來料量大小調節轉速。

鏈帶給料機的工作原理：

電動機通過減速器帶動鏈輪Ⅰ轉動，經鏈條驅動鏈輪Ⅱ轉動。鏈輪Ⅱ、驅動鏈輪和驅動滾筒安裝在同一根軸上。驅動鏈輪和鏈輪Ⅱ為一體，并在鏈輪Ⅱ的帶動下轉動，進而驅動組合鏈運動，實現鏈傳動。

以上就是對鏈帶給料機結構型式及工作原理的簡要論述。山東海智機電是一家集甲帶給料機、鏈帶給料機等設備研發與生產為一體的專業公司，如若您有意向了解更多關于給料機的相關信息，歡迎隨時來電洽談。
